Железный Четверг: обзор материнской платы Gigabyte X58A-UD3R



Сегодняшний обзор хочется начать фразой в стиле некогда
популярной телепередачи "Сто к одному" - "Что в первую очередь заставляет людей
задумываться об апгрейде своего компьютера?" Большинство наверняка ответит, что
всему виной моральное и физическое старение компьютерного железа, и они будут
совершенно правы. Однако есть еще одна причина, из-за которой так и хочется
купить новый девайс - это поддержка новых возможностей и стандартов. Не смотря
на то, что интерфейсы со спецификацией USB 3.0 и SATA3
появились не так давно, и устройства, поддерживающие эти стандарты, еще не так
широко распространены, инженеры уже вовсю налаживают производство новых моделей
материнских плат. И это будет неплохим заделом на будущее.



Напомню, что же представляют собой данные интерфейсы:



Спецификация SATA 3.0 предусматривает возможность передачи
данных на скорости до 6 Гбит/с (практически до 5.89 Гбит/с - 600 Мбайт/с). В
числе улучшений SATA 3.0 по сравнению с предыдущей версией спецификации, помимо
более высокой скорости, можно отметить улучшенное управление питанием. Также
будет сохранена совместимость, как на уровне разъёмов и кабелей SATA, так и на
уровне протоколов обмена. Кстати, консорциум SATA-IO предостерегает от
применения для обозначения поколений SATA терминов вроде SATA III, SATA 3.0 или
SATA Gen 3. Полное правильное название спецификации - SATA Revision 3.0, а
название интерфейса - SATA 6Gb/s.



Что же касается интерфейса USB, то окончательная спецификация USB
3.0 появилась в 2008 году. Созданием USB 3.0 занимались компании Intel, Microsoft, Hewlett-Packard,
Texas Instruments, NEC и
NXP Semiconductors.



В спецификации USB 3.0 разъёмы и кабели обновлённого
стандарта физически и функционально совместимы с USB 2.0. Кабель USB 2.0
содержит в себе четыре линии - пару для приёма/передачи данных, плюс и ноль
питания. В дополнение к ним USB 3.0 добавляет еще четыре линии связи (две витых
пары), в результате чего кабель стал гораздо толще. Новые контакты в разъемах
USB 3.0 расположены отдельно от старых, на другом контактном ряду. Теперь можно
будет с лёгкостью определить принадлежность кабеля к той или иной версии
стандарта, просто взглянув на его разъём. Спецификация USB 3.0 повышает
максимальную скорость передачи информации до 4,8 Гбит/с - что на порядок больше
480 Мбит/с, которые может обеспечить USB 2.0.



Версия 3.0 может похвастаться не только более высокой
скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА.
Отныне пользователь может не только подпитывать от одного хаба большее
количество устройств, но и сами устройства во многих случаях смогут избавиться
от отдельных блоков питания.



Собственно, к чему это я? На самом деле, все просто - в
ассортименте компании Gigabyte недавно появилась материнская плата на чипсете
Intel X58, ориентированная на любителей компьютерных игр или просто
требовательных пользователей. И именно ей посвящен сегодняшний обзор. Встречаем
материнскую плату Gigabyte X58A-UD3R , основными особенностями которой является
наличие портов USB и SATA нового поколения.



insertLinkedImg



Материнская плата Gigabyte X58A-UD3R поставляется в
картонной коробке, на передней и задней стороне которой описываются технологии
и спецификации, поддерживаемые материнской платой, а также их сущность и преимущества
в картинках.



Открыв коробку, можно найти внутри DVD-диск с драйверами и
утилитами, инструкцию по установке (в которой присутствует и русский язык),
руководство пользователя, руководство пользователя утилитой Smart 6,  заглушку, 2 SATA кабеля, IDE шлейф, гибкий
мост 2-Way SLI и жесткий мост 3-Way SLI. Говорят, что SATA кабелей
должно быть больше (а, именно, четыре), и скорее всего именно наш тестовый
образец лишился двух SATA кабелей где-то в дороге.



На DVD-диске находятся все необходимое программное
обеспечение, начиная от драйверов и заканчивая крайне полезными утилитами.
Однако, лучше всего скачать самые последние версии драйверов и утилит к данной
материнской плате с официального сайта Gigabyte.



insertLinkedImg

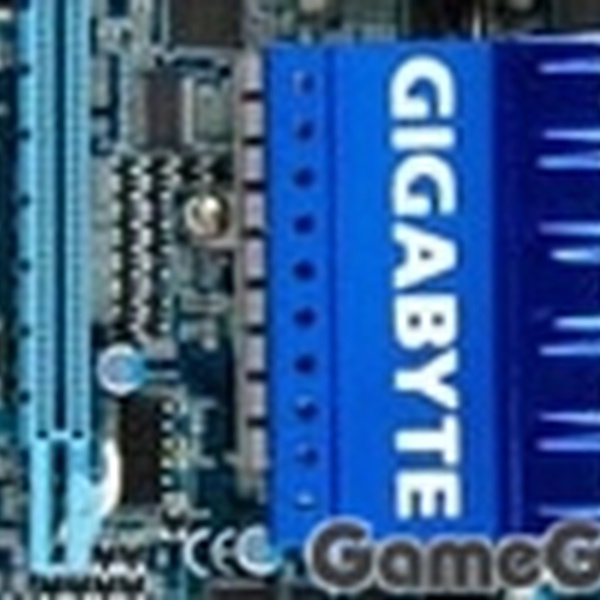

Плата изготовлена с использованием последних технологий
Gigabyte, одна из которых - Ultra Durable 3. Эта технология позволяет свести
потери электроэнергии к минимуму и увеличить надежность. Для повышения качества
сигнала и снижения электромагнитных помех толщина медных слоев питания и
заземления увеличена в 2 раза, что позволяет добиться высокой стабильности и
разгона. Также, на материнской плате Gigabyte X58A-UD3R  используются конденсаторы с твердым
электролитом, и используется регулировка количества фаз питания.



insertLinkedImg

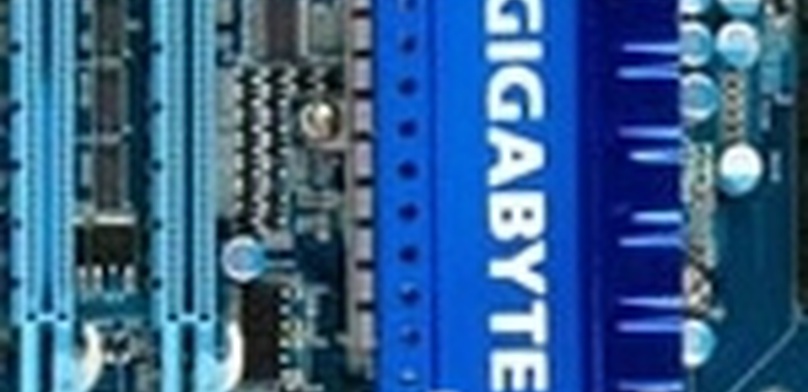

Материнская плата Gigabyte X58A-UD3R выполнена в формфакторе
ATX, и поддерживает процессоры Intel Core i7 в исполнении LGA1366.



Около процессорного разъема располагается 8-и фазная
подсистема электропитания, силовые элементы которой закрывают радиаторы. Ниже
находится радиатор северного моста X58, соединенный тепловой трубкой с
радиатором подсистемы электропитания.



Слоты для оперативной памяти располагаются достаточно близко
к процессорному сокету, поэтому при использовании массивных кулеров может возникнуть
ситуация, когда установка модулей памяти с высокими радиаторами будет осложнена
или невозможна.



В нижней части платы находятся основные контроллеры и
разъемы подключения периферийных устройств.

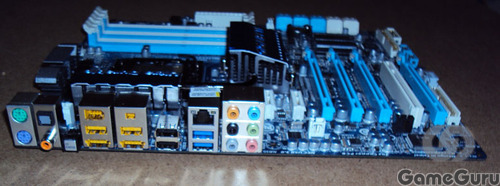

Следует заметить, что на плате находится шесть слотов для
модулей памяти DDR3, восемь портов SATA 3 Гбит/с, два порта eSATA 3 Гбит/с (на контроллере
JMicron JMB362) и два порта SATA 6 Гбит/с (на контроллере Marvell 9128).



Силами южного моста реализовано 10 портов USB 2.0, а разъемы
двух портов SuperSpeed USB (USB 3.0) реализованы с помощью контроллера производства
NEC. Кроме того, на плате есть адаптер Ethernet 10/100/1000 Мбит/с (Realtek
RTL8111D), восьмиканальный звуковой кодек (Realtek ALC889) и три порта IEEE
1394a (на контроллере TI TSB43AB23).



Наличие четырех слотов PCI Express x16 (два из них работают
в режиме x8) позволяет создать многопроцессорную графическую подсистему
конфигурацией 2-way, 3-way CrossFireX или SLI. Возможно, самым большим
преимуществом материнской платы Gigabyte X58A-UD3R по сравнению с продуктами по
аналогичной цене можно считать два набора автоматических переключателей линий
PCIe, которые позволяют плате менять режим подключения с двух x16 на четыре x8,
если во втором и четвёртом голубых слотах обнаружены видеокарты.



Также, имеется возможность расширения конфигурации с помощью
двух слотов PCI Express x1 и одного PCI.



insertLinkedImg



Установка компонентов не вызывает нареканий, однако за
расширенные функциональные возможности платы приходится расплачиваться высокой
плотностью размещения контроллеров и разъемов на плате. Поэтому вы можете
столкнуться с некоторыми проблемами, связанными с неудобным размещением FDD и IDE разъемов, "коротким"
верхним PCI-E x1 слотом, и уже упомянутой проблемой доступа к планкам памяти и
невозможности использования оперативной памяти с высокими радиаторами при
установке громоздких кулеров.



На материнской плате Gigabyte X58A-UD3R размещены
светодиоды, по которым в процессе работы можно определить режим работы платы.



Светодиоды делятся на следующие группы:



- Overvoltage LEDs
- показывают на сколько высокое напряжение подается по сравнению с
номинальным. Контроль ведется для процессора, памяти, северного и южного
мостов.



- Overclock LEDs
- индикаторы горят в случае разгона процессора.



- Temperature Indicator LEDs
- информируют о температуре процессора и северного моста.



- PHASE LED - сигнализируют о
количестве активных фаз питания процессора в текущий момент.



Материнская плата Gigabyte X58A-UD3R позволяет подключить до
пяти  вентиляторов, из которых два будут являться
управляемыми.



Полные характеристики:



- Тип
разъема процессора - Socket
1366



- Поддерживаемые
процессоры - Intel Core i7



- Чипсет
- Intel® X58 + ICH10R



- Системная шина - QuickPath Interconnect (QPI) 6,4 ГТ/с



- Оперативная
память - 6 x 240-pin 1.5В DDR3 DIMM SDRAM



- Максимальный
объем памяти: 24 Гб



- Максимальный
стандарт: PC-17600
(DDR3-2200)



- Поддержка Non-ECC и XMP
(Extreme Memory Profile) модулей памяти. Возможность использования
памяти как в двух-, так и в трехканальном режиме.



- Звук - 8-канальный High-Definition Audio кодек Realtek ALC889



- Сеть
- 10/100/1000 Мбит/с на базе RTL8111D



- Слоты
расширения - 1 x PCI, 2 x PCI-E x1, 4 x PCI-E x16



- Интерфейсы
устройств - 1 x Floppy, 1 x UltraDMA (IDE), 8 x SATA II, 2 x SATA III, RAID: 0, 1, 5, 10,
JBOD



- Разъемы
- USB - 10 x USB 2.0 Всего (6 разъемов USB 2.0 на панели I/O), 2 x USB 3.0
Всего (2 разъема USB 3.0 на панели I/O)



Вывод



В общем и целом, материнская плата Gigabyte X58A-UD3R предоставляет
пользователю именно те функции и возможности, которые необходимы для сбора
современного и мощного игрового компьютера. Имеется неплохой задел на будущее -
интерфейсы USB 3.0 и SATA 3.0 скоро обретут популярность и пригодятся тем, кому
важна скорость передачи данных. Большое количество слотов для оперативной
памяти позволит оснастить систему 24 Гб RAM, а с помощью имеющихся функций энергосбережения материнской платы
можно существенно снизить энергопотребление всей системы. В купе с
многофункциональным программным обеспечением, идущем на DVD-диске, и достаточно широкими
возможностями настроек BIOS
данной материнской платы, она придется по душе оверклокерам.
