Надеюсь, что многие
знают, кто такой Джонатан Уэндел
(Johnathan «Fatal1ty» Wendel). А тем, кто не знает,
могу сказать, что этот человек стал
известным в геймерских кругах благодаря
многократным победам в чемпионатах
мира по компьютерным играм. А известность
- штука полезная, и на ней не грех
подзаработать. Со временем он превратил
свой никнейм в название компании,
заключающей договора на совместную
разработку геймерских комплектующих
и периферии вместе с известными
производителями. Марка Fatal1ty, названная
так в честь вышеназванного чемпиона,
была упомянута в названиях таких
устройств и комплектующих, как блоки
питания, игровые гарнитуры, SSD
накопители, модули оперативной памяти,
а также графические и звуковые карты.
Причем ранее продукты под этим брендом
выпускались фирмой Abit, но позже Уэндел
начал работать с компанией ASRock, выпустив
под своим брендом очередную геймерскую
материнскую плату. На этот раз - ASRock
Fatal1ty P67 Professional.
Данная материнская
плата поставляется в оригинальной
красно-черной коробке, на лицевой стороне
которой изображено лицо самого Джонатана.
Рядом расположился логотип Fatal1ty, под
ним - подпись чемпиона и, собственно,
название материнской платы. На обратной
стороне коробки перечислены основные
характеристики ASRock Fatal1ty P67 Professional,
приведена схема расположения основных
электронных компонентов и указана
спецификация данной материнской платы
на 11 языках, включая русский.
Внутри коробки находится
еще одна коробка, с окошком посередине.
В ней... еще две небольших коробочки,
одна для самой материнской платы ASRock
Fatal1ty P67 Professional, другая - для великого
множества идущих в комплекте штуковин.
Я нашел там многоязычное руководство
пользователя, мануал по настройке UEFI, диск с программным обеспечением,
гарантийный талон и несколько бумажек
с рассказом про основные технические
характеристики сего девайса. Помимо
этого, в комплекте идут шлейфы для
подключения IDE HDD
и FDD, мостик SLI,
шесть кабелей SerialATA + два переходника
питания (два разъема), заглушка на заднюю

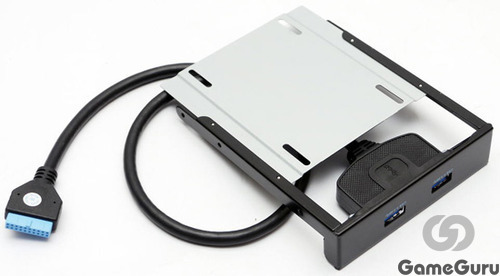

панель материнской платы и небольшая
фронтальная панель с двумя портами USB
3.0, поддерживающая размещение накопителя
типоразмера 2,5 дюйма. Таким образом, в
комплекте вы найдете все, что нужно для
подключения материнской платы к остальным
комплектующим. Правда, в комплектации
отсутствуют дополнительные планки с
портами USB 2.0, FireWire и COM порта, поэтому,
если вам необходимы эти интерфейсы,
придется докупать планки к ним отдельно.

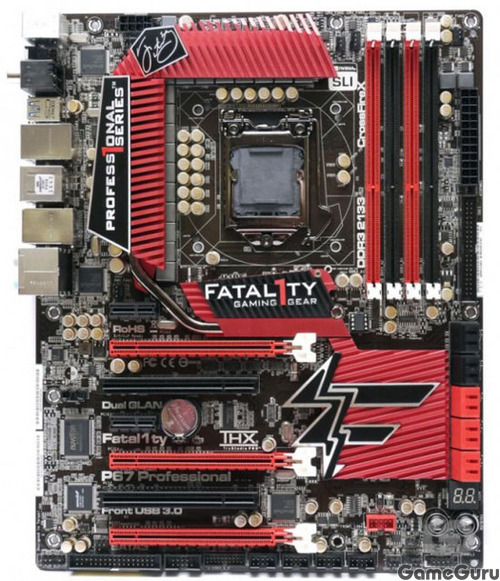

Давайте посмотрим, что
же представляет собой геймерская
материнская плата ASRock Fatal1ty P67 Professional.

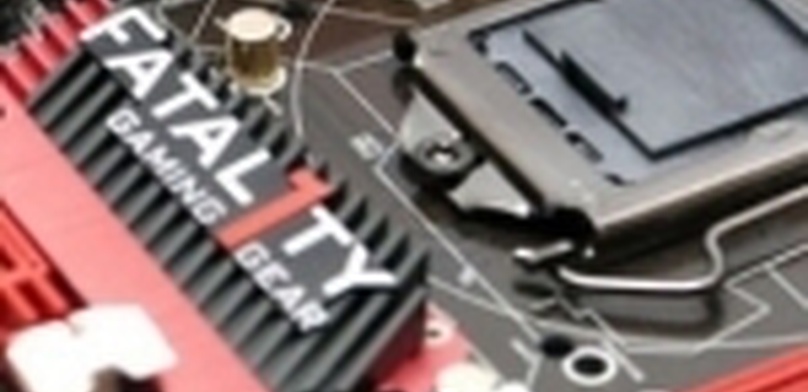

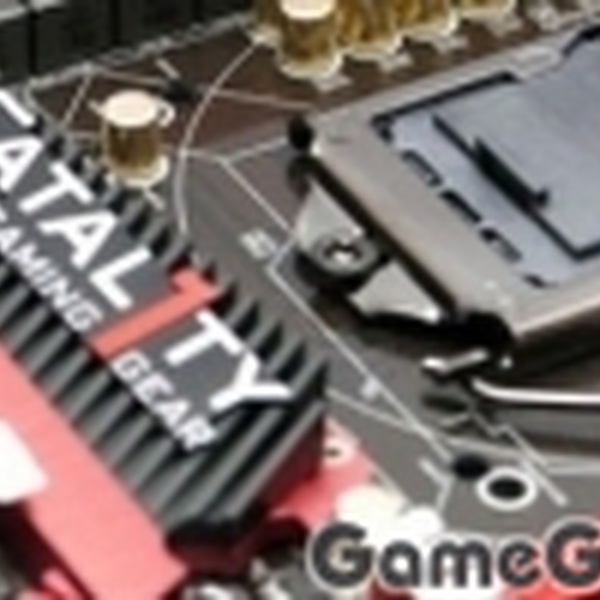

В первую очередь в глаза
бросается массивная система охлаждения,
которая включает в себя радиаторы на
преобразователе питания, чипсете и на
дополнительном мосту шины PCI Express. Не
трудно заметить, что на данной материнской
плате установлено большое количество
слотов расширения и различных контроллеров,
а также разъемов FDD и ParallelATA, поэтому
плотность компоновки приближается к
максимально возможной. Однако такой
сложный дизайн PCB материнской платы
ASRock Fatal1ty P67 Professional удался разработчикам
в полной мере, и проблем с установкой
комплектующих быть не должно.

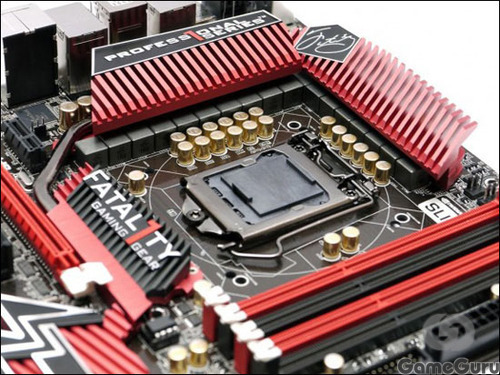

Уже по названию можно
догадаться, что данная материнская
плата построена на базе чипсета Intel P67,
поддерживающего процессоры Sandy Bridge в
исполнении LGA 1155. Учитывая, что материнская
плата ASRock Fatal1ty P67 Professional ориентирована
на использование в высокопроизводительных
игровых компьютерах, она имеет 16+2 фазную
систему питания для CPU с функцией цифровой
широтно-импульсной модуляции, позолоченные
конденсаторы (срок службы которых в 2.5
раза дольше обычных) и японские
твердотельные конденсаторы на основе
кондуктивного полимера. Кстати,
дополнительный разъем питания имеет
восемь контактов, но позволяет подключать
4-контактный кабель.
Материнская плата
ASRock Fatal1ty P67 Professional, благодаря чипсету
P67, поддерживает четыре канала SerialATA 3
Gb/s и пару каналов SerialATA 6 Gb/s. Все порты
расположены около чипсета и ориентированы
параллельно плоскости платы, причем
порты 6 Gb/s окрашены в красный цвет, а
порты 3 Gb/s черные. Всего к материнской
плате ASRock Fatal1ty P67 Professional можно подключить
12 жестких дисков (четыре SATA 3 Gb/s, шесть
SATA 6 Gb/s и два PATA).
Также, на материнской
плате установлено четыре 240-контактных
слота DIMM для модулей памяти DDR3, которые
разбиты на две группы по два слота с
чередованием цветов. Чтобы задействовать
двухканальный режим, необходимо
установить модули в слоты одинаковых
цветов. ASRock Fatal1ty P67 Professional поддерживает
память стандарта DDR3 с частотами
1066/1333/1600/1866/2133 МГц, а максимальный объем
памяти равен 32 Гбайт.
Отдельно стоит упомянуть
чип UEFI, призванный заменить собой BIOS, и
коммутатор PLX PEX8608 на 8 линий PCI-Express 2.0
для функционирования третьего PCI Express

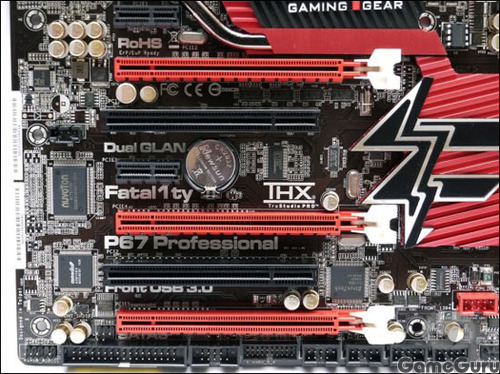

Graphics слота. Графическая подсистема
включает в себя три слота PCI-Express x16 с
поддержкой режимов CrossFireX и 3-way SLI.
Имеется поддержка
7.1-канального звука системы THX TruStudio Pro
(на кодеке Realtek ALC892), а особенно радует
наличие на задней панели специального
разъема Fatal1ty USB Port, с большими возможностями
регулировки чувствительности мыши.
Этот разъем позволяет сенсору компьютерной
мышки функционировать с частотой опроса
500 МГц, тем самым повышая точность и
скорость работы манипулятора.
Также на данной
материнской плате можно найти два
высокоскоростных сетевых контроллера
Realtek RTL8111E (Gigabit Ethernet), каждый из которых
подключен к отдельной линии шины PCI

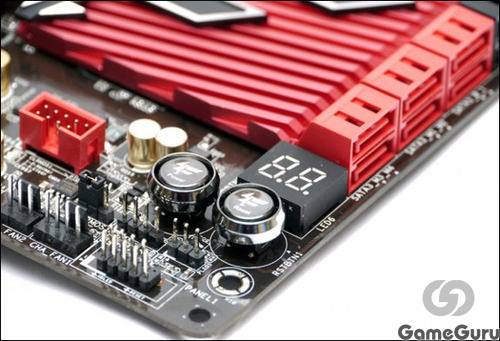

Express., порт FireWire, e-SATA и индикатор POST-кодов.
Кроме кнопки сброса CMOS, на плате
установлены еще две кнопки - для включения
и перезагрузки системы (Power, Reset).

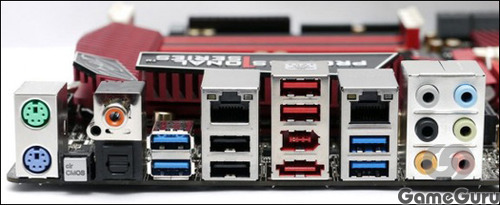

На задней панели
материнской платы имеются следующие
разъемы: 8 USB, из них 4 USB
3.0, 1xFireWire (IEEE1394a),
коаксиальный выход, оптический выход,
1xeSATA, 2xEthernet,
PS/2 (клавиатура), PS/2
(мышь).
Что касается поддержки
USB, то разработчики реализовали 12 портов
USB 2.0 с помощью чипсета P67, а также шесть
портов USB 3.0 с помощью трех контроллеров
EtronTech EJ168A. При этом на задней панели
расположено четыре порта USB 2.0 и четыре
USB 3.0, а остальные подключаются при помощи
планок.

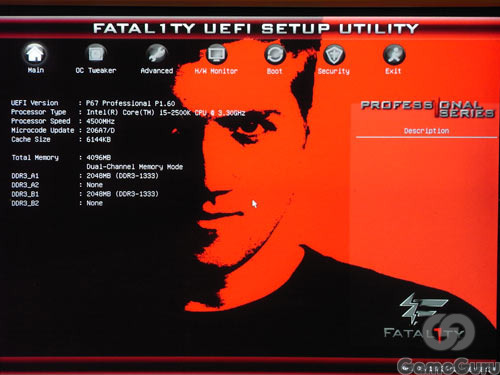

Материнская плата
ASRock Fatal1ty P67 Professional, как уже было сказано
выше, поддерживает технологию UEFI, которая
имеет графический интерфейс.
Полные технические
характеристики материнской платы ASRock
Fatal1ty P67 Professional:
Процессор:
Socket LGA1155 (Intel Core i7/i5/i3)
Чипсет: Intel
P67
Поддержка
SLI/CrossFire
Память: DDR3
DIMM, 1066 - 2133 МГц
Количество слотов
памяти: 4
Поддержка двухканального
режима: есть
Максимальный объем
памяти: 32 Гб
Дисковые контроллеры:
IDE - количество слотов:
1, UltraDMA 133
SATA - количество разъемов
SATA 3Gb/s: 4, количество разъемов SATA 6Gb/s: 6,
RAID: 0, 1, 5, 10
Слоты расширения: 3xPCI-E
x16, 2xPCI-E x1, 2xPCI
Поддержка PCI Express 2.0:
есть
Звук: 7.1CH, HDA, на основе
Realtek ALC892
Сеть: Ethernet 2x1000 Мбит/с,
на основе Realtek RTL8111E
Наличие интерфейсов:
18 USB, из них 6 USB 3.0 (4 на задней панели),
2xFireWire (IEEE1394a), выход S/PDIF, 1xCOM, 1xeSATA,
2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем
питания: 24-pin
Разъем питания процессора:
8-pin
Форм-фактор:
ATX
Итоги:
Материнская плата
ASRock Fatal1ty P67 Professional поистине является
самой мощной и многофункциональной
моделью, построенной на чипсете Intel P67.
Наличие двух гигабитных сетевых
контроллеров, шести портов USB 3.0, шести
портов SerialATA 6 Gb/s привлекут внимание
любителей больших объемов информации.
А 12 портов USB 2.0, четыре канала SerialATA 3
Gb/s и два порта FireWire пригодятся тем людям,
которые жить не могут без переносных
(и не очень) устройств этих стандартов.
Также, нельзя не похвалить разработчиков
за поддержку старых интефрейсов FDD и
ParallelATA. А наличие трёх PEG-слотов позволит
использовать такие технологии, как AMD
CrossfireX и NVIDIA SLI. Материнская плата ASRock
Fatal1ty P67 Professional станет хорошей основой
для современного игрового компьютера,
который прослужит верой и правдой долгие
годы.
