Сегодня ни у кого уже не вызывает удивление то, что
мировой рынок электронных товаров завоевали китайские и тайваньские
фирмы-производители, которые выигрывают за счет довольно низких цен. Однако
качество китайской продукции зачастую оставляет желать лучшего. Но не в случае компании
Foxconn
-
одной из известных тайваньских фирм-производителей материнских плат - качество продукции
которой довольно высоко. Уже много лет этот производитель делает очень хорошие
OEM-детали для плат других компаний, а также предоставляет готовые решения под своей
маркой, занимая нишу простых, продуманных, надежных и недорогих продуктов на
потребительском рынке.
Сегодняшний обзор посвящен одному из продуктов этой
компании, а именно материнской плате Foxconn H55A, которая может стать
полноценной основой для сборки хорошего игрового компьютера.
Комплект
поставки

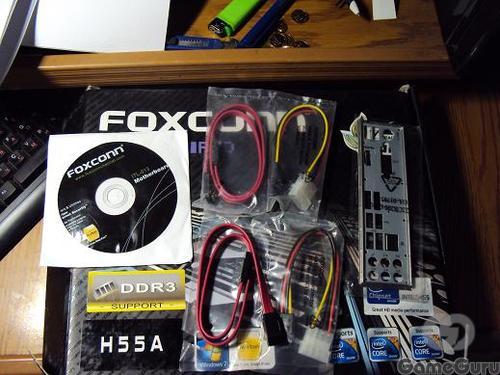

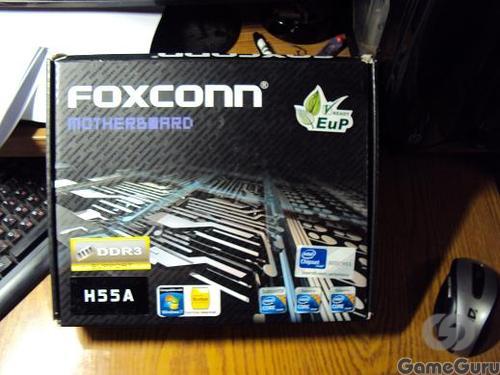

В коробке черного цвета можно найти саму материнскую
плату Foxconn H55A, два SATA-кабеля, два переходника питания для SATA, заглушку
на заднюю панель, руководство пользователя, руководство по сборке и DVD диск с программным
обеспечением.
Технические
характеристики
Socket:
1156
Форм-фактор:
ATX (305 x 218,5)
Чипсет:
Intel H55 Express
Поддерживаемые
процессоры: Intel Core i7/Core i5/Core i3 LGA 1156 совместимые
Стабилизатор
напряжения: 6-фазный
Оперативная
память: 2 x DDRIII 2000/1333/1066, до 16 Гбайт
Видеослоты:
1xPCI-E 2.0 x16
Остальные
слоты: 3x PCI-E x1, 3x PCI
Поддержка
видеосвязок: нет
Звук:
7.1 HD Audio VIA VT128S
Сетевой адаптер: Realtek RTL8111DL Gigabit LAN
Разъёмы на планке: PS/2 (клавиатура), 6х USB 2.0, 2x eSATA, HDMI, DVI, 6 x AUDIO, LAN
Разъёмы
на плате: 3 x USB 2.0 (6 устройств), 6 x SATAII, IDE, COM
Header разъемы: Front Audio, S/PDIF, CD-IN, CLR-COMS, Speaker
Разъемы
для вентиляторов: 3x4 pin
Требование
к БП: 8pin CPU, 24pin Motherboard
BIOS:
AMI, 8 Мбайт Flash ROM

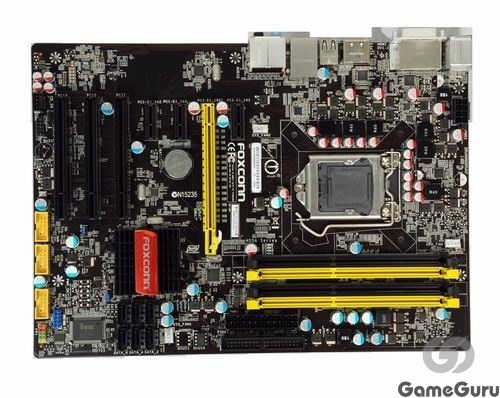

Материнская плата Foxconn H55A имеет форм-фактор ATX,
что позволяет оснастить систему большим количеством дополнительных устройств по сравнению с материнскими платами формата Micro ATX, к тому же корпус под форм-фактор ATX гораздо вместительней. Расположение
элементов на материнской плате Foxconn H55A довольно простое, а компоновка
разъемов на плате почти идеальная, что характерно практически для всех современных
продуктов Foxconn. Все порты и разъемы расположены так, чтобы избежать
возможных проблем с подключением. Единственный недочет - слоты для модулей
памяти расположены слишком близко к процессорному разъему, поэтому в случае
использования модулей с высокими радиаторами или массивного кулера могут
возникнуть проблемы с их установкой. Слот под видеокарту сделан вторым, а не
первым, поэтому проблем с установкой габаритных систем охлаждения возникнуть не
должно.
На плате присутствует разъем одного канала Parallel
ATA, предназначенный для подключения жестких дисков уже устаревшего стандарта IDE. Это обусловлено наличием контроллера
Marvell 88SE6121, необходимого в первую очередь для того, чтобы обеспечить существование
двух портов E-SATA на задней панели. Интерфейс PATA, реализованный в этом
котроллере, решили оставить на всякий случай, чему будут рады владельцы жестких
дисков или DVD-ROM с соответствующим разъемом. На
материнской плате отсутствует разъем для подключения FDD, но это не так уж и плохо, так как
дисковод для дискет уже практически нигде не используется, а процесс
перепрошивки BIOS
можно выполнить с помощью обычной флешки.
Также на материнской плате Foxconn H55A присутствуют
три разъема PCI и три PCI Express х1, которые смогут пригодиться для установки TV-тюнера, внутреннего модема или
какого-нибудь специфического контроллера. Шесть SATA-разъемов, позволяющих вам
подключить до шести жестких дисков, расположены так, чтобы не мешать установке
длинной видеокарты. А три коннектора для USB, находящихся на плате, позволят
подключить не только переднюю и верхнюю панель с USB разъемами,
но и картридер или ИК-приемник.
На задней планке материнской платы Foxconn H55A
расположены разъем PS/2 для подключения клавиатуры, шесть разъемов USB 2.0, два
разъема eSATA, видеовыходы HDMI и DVI, а также разъемы для подключения
акустической системы и разъем LAN.
Встроенный 7.1 HD звук на чипах VIA, вместо обычно
используемого Realtek, удовлетворит запросы практически любого пользователя. А
это значит, что собранный на базе материнской платы Foxconn H55A компьютер
сможет стать полноценным домашним кинотеатром, обеспечив качество и глубину
звука при использовании соответствующей акустической системы и широкоформатного
монитора. Чипсет Intel H55 дает возможность использовать встроенное в процессор
графическое ядро, поэтому на материнской плате присутствуют DVI и HDMI
интерфейсы. VGA выхода нет, но это не трагедия, так как подключить VGA-монитор можно через
соответствующий переходник DVI-VGA. Встроенное видео, конечно, не предназначено
для современных игр, но вполне пригодиться тем, кто еще не купил полноценную
видеокарту, или же в случае, когда основная видеокарта вышла из строя.
Четыре слота для оперативной памяти, работающих с DDR3 2000/1333/1066, позволяют
использовать до 16 Гб оперативной памяти в двухканальном режиме, обеспечив тем
самым высокую производительность и комфорт при игре в современные компьютерные
игры.
На материнской плате Foxconn H55A присутствуют три
4-х контактных коннектора для подключения вентиляторов с поддержкой PWM-режима
питания, обеспечивающих низкий уровень шума и температуры процессора и
материнской платы.
Питание процессора осуществляется с помощью
8-контактного разъема, позволяя обеспечить совместимость с топовыми
процессорами, что очень важно, ведь под используемый на материнской плате 1156
сокет существует огромное количество процессоров, в том числе и очень мощных.
Так как материнская плата Foxconn
H55A поддерживает линейку процессоров Intel Core
i7/Core i5/Core i3, вы сможете без труда выбрать подходящий для себя процессор
соответствующей производительности и нужного ценового диапазона.
Разработчики материнской платы Foxconn H55A не
стремились наделить ее богатым оверклокерским функционалом, поэтому доступно
лишь увеличение напряжения питания процессора и модулей памяти, а также настройка
таймингов памяти. Причем последняя может осуществляться либо в полностью
автоматическом, либо в ручном режимах. Также имеется возможность управления с
помощью широтно-импульсной модуляции не только скоростью вращения процессорного
кулера, но и двух корпусных вентиляторов.
Материнская плата Foxconn H55A действительно может
стать хорошей основой современного игрового компьютера, благодаря поддержке
современных процессоров Intel
Core
i7/Core i5/Core i3 и возможности использовать до 16 Гб оперативной памяти.
Большое количество SATA
разъемов позволит подключить до 6 жестких дисков, общий объем которых может
составить около 12 ТБ (2Тб * 6 шт = 12
Тб), чего вполне хватит для создания своей собственной библиотеки фильмов в высоком
качестве. А благодаря продуманному расположению элементов и слотов на
материнской плате Foxconn H55A не должно возникнуть и проблем, связанных с
установкой комплектующих.
