Не так давно в "Железном
Четверге" был обзор геймерской материнской
платы Fatal1ty P67 Professional от популярной
компании ASRock. Но, как известно, без
конкуренции не было бы прогресса, поэтому
один из конкурентов вышеупомянутого
производителя материнских плат, в лице
компании Foxconn, предлагает
пользователям свой вариант геймерской
материнской платы на чипсете Intel P67
Express. Как известно, специально для
оверклокеров и продвинутых геймеров,
Foxconn выпускает продукты
линейки
Quantum Force,
отличающиеся расширенным функционалом,
элементной базой повышенной надежности,
хорошим разгонным потенциалом и рядом
других качеств. Сегодняшний обзор
посвящен материнской плате Foxconn Rattler,
название которой можно перевести как
"гремучая змея".
Итак, встречаем по
одежке...
Геймерская материнская
плата Foxconn Rattler поставляется в большой
картонной коробке с запоминающимся
оформлением (чего только стоит рисунок
на лицевой стороне коробки). На задней
стороне упаковки размещена спецификация
материнской платы и ее ключевые
особенности. Внутри коробки лежат еще
две коробочки, в одной из которых
располагается сама материнская плата,
а в другой - комплектующие.

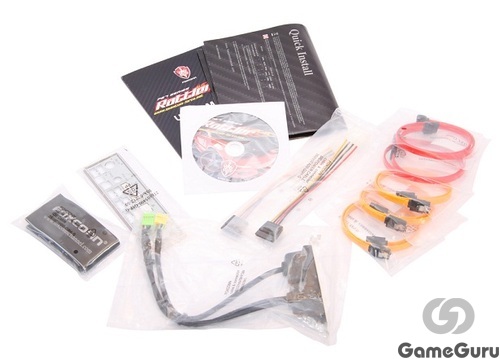

В комплект поставки
входят четыре кабеля SATA, два переходника
питания, шлейф для подключения PATA
устройств, заглушка на заднюю стенку
корпуса для вывода двух портов USB 2.0 и
одного IEEE1394, диск с программным
обеспечением и руководство по эксплуатации.
Возможно комплектация не такая богатая,
как у той же Fatal1ty P67 Professional, но для
установки материнской платы Foxconn Rattler
имеющихся комплектующих вполне хватит.

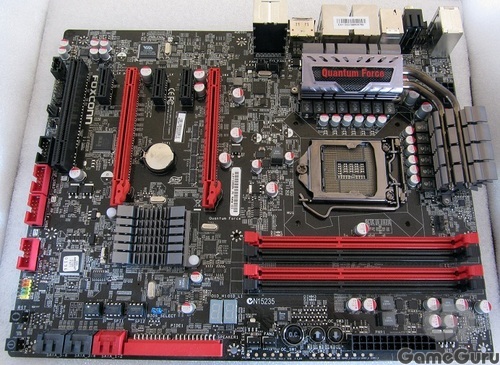

Давайте достанем
материнскую плату из упаковки Foxconn
Rattler и присмотримся к ней.
Foxconn Rattler имеет практически
классическое размещение элементов и
их компоновку. Внешний вид изделия
выполнен в черно-красных тонах.
Учитывая, что
северный мост чипсета теперь полностью
располагается в корпусе процессора, на
данной материнской плате практически
не осталось элементов, критичных к
отводу тепла. Поэтому на ней не найдешь
массивной системы охлаждения северного
моста, а преобразователи питания не
нуждаются в особом охлаждении за счет
используемой в них современной элементной
базы. Стоит заметить, что 100% конденсаторов,
примененных на данной материнской плате
- твердотельные, а подсистема питания
строится по схеме 12+2 фазы.

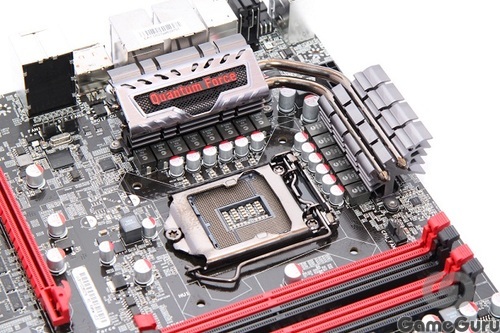

Элементы системы
питания процессора Foxconn Rattler охлаждаются
с помощью двух силуминовых радиаторов,
связанных между собой с помощью двух
теплопроводных трубок. Эта продуманная
система охлаждения Cool Pipe обеспечивает
эффективное охлаждение, так как в силу
конструктивных особенностей некоторых
процессорных кулеров, холодный поток
воздуха может добраться только до одного
из радиаторов. Соединив оба радиатора
с помощью тепловых трубок в единую
тепловую систему, можно добиться
эффективного охлаждения нагретых
компонентов.
Еще один радиатор
охлаждает чип набора микросхем Intel P67
Express и имеет весьма скромные размеры.
Это и не удивительно, ведь данный
компонент имеет весьма низкий уровень
выделения тепла.
Foxconn
Rattler с легкостью
раскрывает весь
потенциал процессоров
Intel Core i3, Core i5 и Core i7 из
линейки Sandy Bridge для

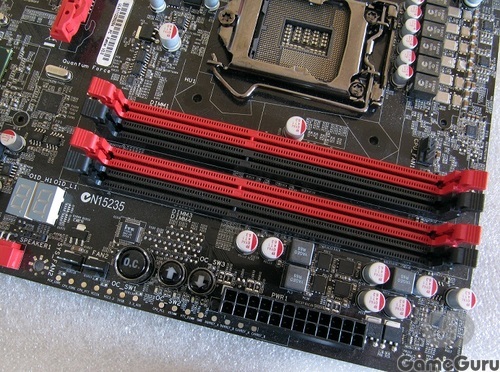

Socket 1155. На данную материнскую плату
можно установить до 16 Гб оперативной
памяти DDR3 с частотой вплоть до 2133 МГц
(при разгоне) благодаря наличию четырех
слотов DIMM. Также, Foxconn Rattler позволяет
собрать систему с двумя видеокартами
AMD Radeon, для чего на плате есть два разъема
PCIe x16 с поддержкой AMD CrossFireX. Для остальной
внутренней периферии доступны три
разъема PCIe x1 и даже один классический
PCI.
За обработку
звука в Foxconn Rattler отвечает 7.1-канальный

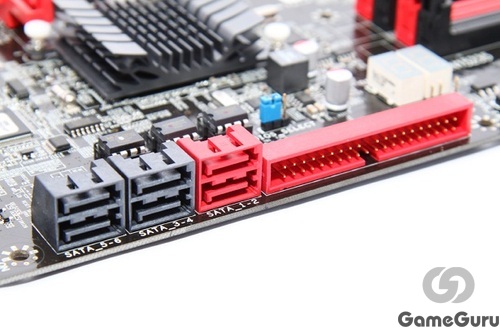

HD-аудиокодек Realtek ALC892. Дисковую подсистему
Rattler представляют четыре разъема SATA2
для винчестеров и оптических приводов,
а также два порта SATA3 для самых скоростных
накопителей, вроде SSD. Все порты SATA
поддерживают дисковые массивы RAID 0, 1,
5+10. Кстати, два порта 3 Gb/s eSATA и один канал
PATA на данной материнской плате реализованы
с помощью контроллера Marvel 88SE6121-NAA2.
Двухпортовый
контроллер NEC D720200F1 отвечает за поддержку
интерфейса USB 3.0, контроллер на VIA VT6308S
реализует два порта IEEE 1394, а поддержка
сетевых интерфейсов построена на двух
гигабитных Realtek RTL8111E, подключаемых по
шине PCI Express.
Любителям
разгона (и не только) наверняка понравится
наличие на самой материнской плате
кнопок включения, выключения, сброса
BIOS и светодиодного индикатора кодов
POST.

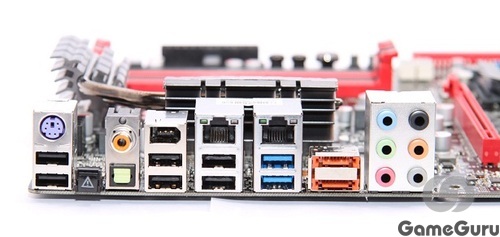

Задняя
панель материнской платы Foxconn Rattler
изобилует всевозможными интерфейсами.
Здесь присутствуют шесть портов USB 2.0,
пара скоростных USB 3.0 для самых быстрых
внешних накопителей, порт IEEE1394 для
передачи мультимедийных данных, два
гигабитных сетевых порта RJ45, пара eSATA
для внешних винчестеров, разъемы PS/2,
S/PDIF, шесть аналоговых аудиоразъемов
3.5mm mini-Jack и даже кнопка Clear CMOS для
быстрого сброса BIOS.
Для хранения прошивки
BIOS имеются две независимых микросхемы,
переключаться между которыми можно с
помощью специальной перемычки. Это
позволит безопасно осуществить
перепрошивку BIOS, без опасений убить
материнскую плату во время отключения
электроэнергии.

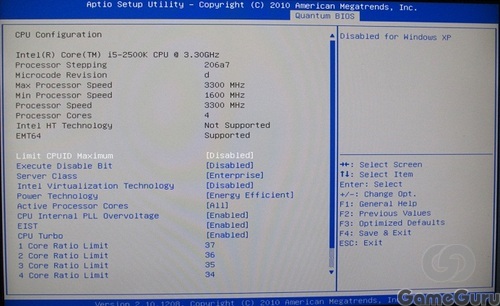

Про систему BIOS
стоит упомянуть особо. На материнской
плате Foxconn Rattler применяется всеми знакомый
(хоть и немного измененный) интерфейс
настройки Aptio Setup Utility. Это конечно не
UEFI с продвинутым графическим интерфейсом
и поддержкой управления с помощью мыши,
но все же с помощью Aptio Setup Utility вы сможете
получить доступ ко всем важным опциям,
таким как максимальный множитель частоты
функционирования каждого из ядер,
настройка связанных с ними лимитов
энергопотребления, настройка задержек
адресации модулей памяти, а также выбор
всех ключевых напряжений питания.
Итоги
Foxconn Rattler - отличная
материнская плата для оверклокеров и
геймеров. Продуманная система охлаждения,
хорошие оверклокерские возможности,
грамотное расположение элементов и
использование самых современных
технологий гарантирует надежную и
долгую работу в самых современных
компьютерах. Поддержка популярных
интерфейсов передачи данных позволит
использовать все их преимущества, а
наличие встроенного многоканального
звука может превратить ваш компьютер
в домашний кинотеатр. Тем, кому важна
скорость обращения к жестким дискам,
могут организовать на материнской плате
Foxconn Rattler RAID-массив, а поддержка до 16 Гб
оперативной памяти DDR3
позволит запускать самые требовательные
игры и приложения.
Единственный минус -
использование BIOS вместо
продвинутой UEFI, которая
дает многие преимущества перед уже
устаревшей системой ввода-вывода.
