Сегодняшний
четверг знаменателен двумя событиями,
которые никого не оставят равнодушными.
Во первых, сегодня первый день зимы,
хоть это и не особо ощущается. А во
вторых, в рубрике "Железный Четверг"
вниманию читателей будет представлен
обзор еще одной компьютерной вкусняшки.



На этот раз
к нам попала материнская плата от
компании ASRock. Как вы, наверное,
знаете, эта компания базируется в
Тайване под председательством одного
из соучредителей головной компании
ASUS. Продукция ASRock вызывает большой
интерес у конечных пользователей
благодаря оптимальному соотношению
цена/производительность, и сегодняшний
обзор лишний раз подтвердит этот факт.























Итак, приветствуем современную материнскую
плату ASRock Z68 Extreme4 Gen3, основанную на одном
из последних чипсетов для процессоров
Intel Sandy Bridge, а именно - Intel Z68 Express. Данный
чипсет имеет поддержку интегрированной
в процессор графики и технологии Lucid
Virtu. Помимо этого, Intel Z68 Express работает с
технологией Intel Smart Response, предназначенной
для ускорения производительности
компьютера за счет применения
твердотельного накопителя в качестве
дополнительной кэш-памяти.



insertLinkedImg



Но давайте перейдем к
непосредственному обзору материнской
платы ASRock Z68 Extreme4 Gen3, и начнем, как обычно,
с упаковки и комплектации.

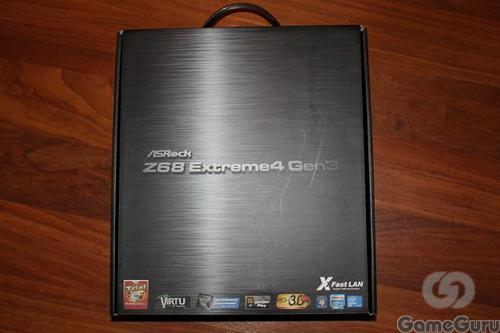

Материнская плата Z68
Extreme4 Gen3 поставляется в картонной коробке
черного цвета, оборудованной ручкой
для ее удобной переноски. На лицевой
стороне указана модель материнской
платы, а ниже нарисованы значки
используемых в данном продукте
технологических решений и особенностей.

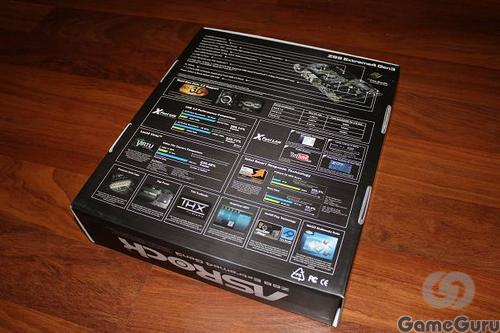

На
обратной стороне коробки мы можем
увидеть изображение самой материнской
платы, от каждого ключевого элемента
которой идут сноски с его описанием.
Чуть ниже имеется более подробная
информация о применяемых в данном
продукте технологиях.



insertLinkedImg

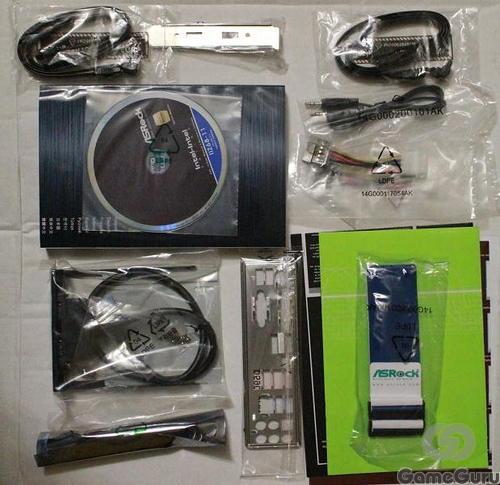

Внутри
коробки можно найти саму материнскую
плату, инструкцию, диск с драйверами,
два кабеля SATA, два переходника Molex-SATA,
шлейф для дисковода FDD, мостик SLI,
завернутый в антистатический пакет,
аудио кабель, и заглушку для портов
ввода/вывода.



insertLinkedImg

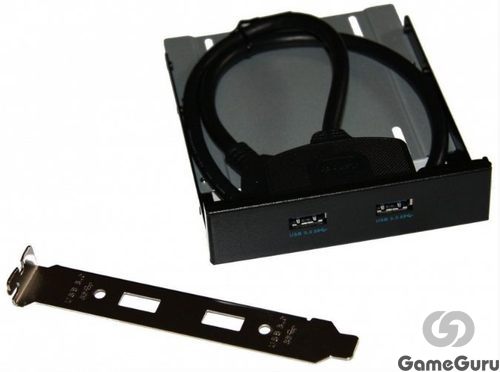

Помимо всего
вышеперечисленного, имеется также
заглушка для слота расширений и
трехдюймовая заглушка, в которые
подразумевается установка входящих в
комплект двух внешних разъемов для
портов USB 3.0. Как вы уже догадались,
разъемы могут быть установлены либо
спереди корпуса в трехдюймовый отсек,
либо сзади - на место одной из плат
расширения.



insertLinkedImg



Как видите, комплектация
материнской платы Z68 Extreme4 Gen3 вполне
достойная, что как бы намекает о том,
что перед нами продукт совсем не
бюджетного класса.



insertLinkedImg

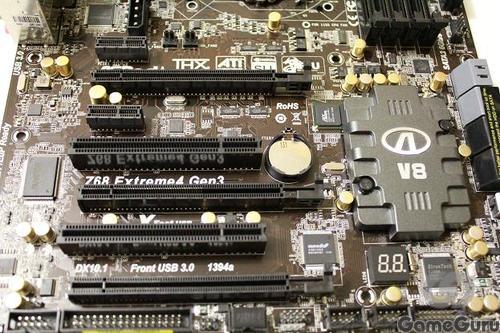

Сама же материнская
плата выполнена в форм-факторе ATX, на
текстолите черно-коричневого цвета.



На ней расположены семь слотов для плат
расширения, три из которых имеют формат
PCI-Express 16x. Однако, установить в материнскую
плату Z68 Extreme4 Gen3 получится только две
видеокарты. Это обусловлено тем, что
только два порта PCI-Express x16 способны
работать в связке 8х+8х, а третий порт
PCI Express x16 всегда работает в режиме 4х.
Слоты будут работать в режиме PCI-Express
3.0 только при установке процессора Ivy
Bridge, при установке процессора Sandy Bridge,
слоты будут работать в режиме PCI Express
2.0. Следует заметить, что это не сильно
должно расстроить рядового геймера,
так как возможность использования
режимов ATI CrossFire и NVIDIA SLI он все равно
получит.



insertLinkedImg



Небольшие
черные слоты на материнской плате Z68
Extreme4 Gen3 - это слоты PCI-Express x1 (их всего
два, но больше и не нужно), а два черных
слота побольше - это уже устаревший
слот PCI, который тоже может пригодиться.
Также могут пригодиться имеющиеся на
материнской плате разъемы для подключения
флоппи-дисковода и COM порта, правда для
последнего придется покупать специальную
заглушку для слота расширения, которая
в комплект естественно не входит.



Следует
заметить, что немногие материнские
платы могут похвастаться поддержкой
таких устаревших, но иногда крайне
нужных слотов и разъемов, за что объект
нашего обзора получает небольшой плюс.



insertLinkedImg

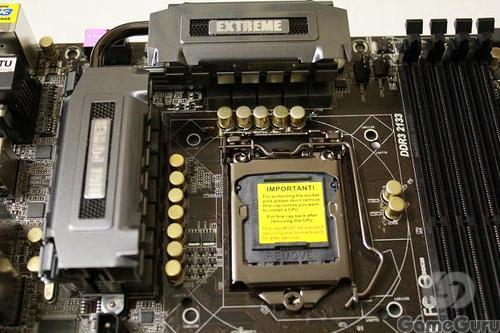

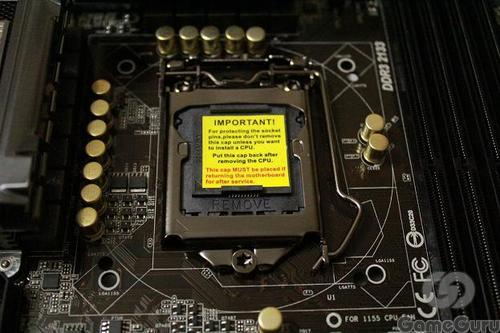

Материнская плата Z68
Extreme4 Gen3 имеет процессорный сокет LGA1155,
расположенный между четырьмя
слотами для оперативной памяти
стандарта DDR3 и
панелью ввода\вывода. Отверстия для
крепления системы охлаждения процессора
реализованы с учетом установки как
новых кулеров, так и старых систем
охлаждения, рассчитанных на сокеты
LGA775. Не стоит говорить, как это удобно
и практично, ведь у многих могут иметься
неплохие и дорогие системы охлаждения,
предназначенные как раз для устаревшего
сокета, поэтому некоторым пользователям
не придется тратить лишние деньги на
покупку нового кулера.











insertLinkedImg



Для дополнительного питания процессора
используется 8-pin коннектор.
Схема питания реализована по принципу
8+2, чего вполне достаточно для процессоров
Intel Sandy Bridge, а сама система питания имеет
радиаторы охлаждения, соединенные
тепловой трубкой. Помимо этого,
используется 100% конденсаторов с твердым
полимером, что довольно сильно повышает
срок службы материнской платы.

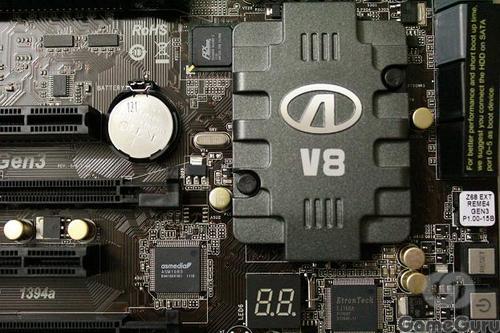

Материнская плата Z68
Extreme4 Gen3 имеет индикатор кодов ошибок
POST, расположенный
рядом с радиатором чипсета. Он позволяет
понять причину отказа системы, и легко
найти неисправность компонентов
компьютера. Для этого достаточно
взглянуть на высветившиеся на индикаторе
значения и посмотреть их расшифровку
в инструкции по эксплуатации.











insertLinkedImg



Также
имеются разъемы для подключения жестких
дисков стандарта
Serial ATA-II (4
канала с возможностью подключения 4х
внутренних устройств или 3х внутренних
и 1-ого внешнего) и нового стандарта
Serial ATA 6Gb/s (4 канала (2 канала Z68 + 2 канала
контроллер Marvell 88SE9120) с возможностью
подключения 4х внутренних устройств).
IDE
интерфейса,
для подключения устройств PATA
на
данной материнской плате не имеется.



Сетевой контроллер реализован чипом
Broadcom BCM57781 и поддерживает скорость
10/100/1000 Мбит/сек. Звуковой контроллер
выполнен на 8-канальном HDA кодеке Realtek
ALC892, а контроллер интерфейса IEEE-1394
реализован с помощью чипа VIA VT6315N (1 разъем
IEEE-1394 на панели разъемов + 1 разъем для
подключения порта на корпусе).



Также на представленной материнской
плате имеется контроллер интерфейса
USB Etron EJ168A с поддержкой 2х портов USB 3.0 на
панели разъемов и 2х портов для подключения
портов на корпусе.



















В случае, если на корпусе нет портов USB
3.0, то можно использовать входящую в
комплект панель с 2 портами, устанавливаемую
в 3.5" отсек).



insertLinkedImg



Материнская
плата имеет четыре слота для планок
оперативной памяти типа DDR3
с поддержкой Extreme Memory Profile (XMP), а максимальный
объем оперативной памяти может составить
32 Гб. Не смотря на то, что контроллер
памяти поддерживает двухканальный
режим, все слоты памяти имеют черный
цвет, что может вызвать путаницу во
время установки памяти для работы в
этом режиме.

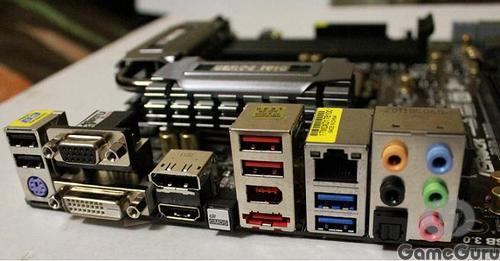

На задней панели ввода\вывода материнской
платы располагаются разъемы: PS/2 (для
клавиатуры), 2x USB 3.0, 4x USB 2.0, 1x IEEE1394 (6-pin),
1x ESATA, 1x RJ-45 LAN, 1x VGA монитор, 1x DVI-D, 1x HDMI, 1x
DisplayPort, 1x оптический S/PDIF-out, Line-in, Mic-in,
Front-out, rear-out, sub/center-out.



insertLinkedImg



Данная
материнская плата имеет графический
интерфейс UEFI,
который предназначен для тех же самых
целей, что и классический BIOS,
но
имеет гораздо больший функционал, а
также возможность управлять настройкой
системы с помощью мышки.



Итоги.



Как вы видите, материнская плата ASRock
Z68 Extreme4 Gen3 имеет отличный функционал за
свои деньги, и может похвастаться всеми
современными (и не только) интерфейсами,
необходимыми на сегодняшний день.
Поддержка большого количества новых
технологий делает данную материнскую
плату отличной основой для современного
игрового компьютера, который будет
служить вам на протяжении многих лет.
